کنتاکتور ساختمانی ریلی JBH (2 پل و 4 پل، 25 تا 63 آمپر)
محدوده قیمت: 1/500/000 تومان تا 4/250/000 تومان
- کنتاکتور ساختمانی ریلی JBH در ۲ پل و ۴ پل، ۲۵ تا ۶۳ آمپر
- مناسب کنترل روشنایی، گرمایش، سرمایش، تهویه و اتوماسیون ساختمان
- مدل‌های بوبین ۲۲۰ ولت، دستی/اتوماتیک و بوبین ۲۴ ولت DC | کنتاکت کمکی اختیاری
- نمایشگر قطع و وصل، کنتاکت‌های نقره‌ای و نصب روی ریل ۳۵ میلی‌متر
توضیحات
معرفی کنتاکتور ساختمانی (ریلی) JBH
وقتی کنترلرهایی مثل PLC، ترموستات دیجیتال یا ساعت فرمان رله خروجی قوی ندارند، کنتاکتور ساختمانی کار قطع و وصل بار را انجام می‌دهد؛ مثلاً برای روشنایی راه‌پله و پارکینگ، گرمایش، سرمایش، تهویه و تجهیزات اتوماسیون و BMS. بدنه مینیاتوری و ریلی آن در تابلو فضای کمی می‌گیرد. می‌توانید ۲ پل (مناسب تک‌فاز) یا ۴ پل (مناسب سه‌فاز و نول) و آمپر ۲۵، ۴۰ یا ۶۳ را انتخاب کنید.
ویژگی‌ها
- دو (یا چهار) کنتاکت قدرت مستقل؛ در مدل ۲ پل ۲۵ آمپر می‌توان فاز را از یک پل و نول را از پل دیگر عبور داد، یا برای جریان بیشتر از هر دو پل استفاده کرد
- نشانگر وضعیت قطع و وصل روی بدنه
- کنتاکت‌های با آلیاژ نقره برای تعداد بالای قطع و وصل
- امکان افزودن کنتاکت کمکی (۱ باز + ۱ بسته)
- نسخه دستی/اتوماتیک و نسخه بوبین ۲۴ ولت DC (۲۵ آمپر ۲ پل)
- نصب روی ریل ۳۵ میلی‌متری داخل تابلو
مشخصات فنی سری ۲ پل ۲۵ آمپر (طبق اطلاعات سازنده)
| پارامتر | مقدار |
|---|---|
| ولتاژ فرمان (بوبین) | ۲۲۰ ولت AC |
| ولتاژ کاری (Ue) | ۲۵۰ ولت AC |
| ولتاژ عایقی (Ui) | ۵۰۰ ولت AC |
| ولتاژ ضربه (Uimp) | ۲٫۵ کیلوولت |
| جریان نامی (رده AC-7a) | ۲۵ آمپر |
| تعداد قطع و وصل | ۱۰۰٬۰۰۰ سیکل |
| دمای کاری | ۵- تا ۶۰+ درجه سانتی‌گراد |
| درجه حفاظت | IP40 (جلو) / IP20 (پشت) |
| کنتاکت کمکی | ۱ باز + ۱ بسته (اختیاری) |
| نصب | ریل DIN ۳۵ میلی‌متر |
برای مدل‌های ۴۰ و ۶۳ آمپر و ۴ پل، مشخصات دقیق را از دیتاشیت JBH ببینید یا از ما بپرسید.
مدل‌ها
| کد سفارش | آمپر | پل | مشخصات |
|---|---|---|---|
| CA202520A | ۲۵ | ۲ | بوبین ۲۲۰V، ۲ باز |
| CA202511A | ۲۵ | ۲ | بوبین ۲۲۰V، ۱ باز ۱ بسته |
| CM202520A | ۲۵ | ۲ | بوبین ۲۲۰V، دستی/اتوماتیک |
| CA202520D | ۲۵ | ۲ | بوبین ۲۴V DC |
| CA204020A | ۴۰ | ۲ | بوبین ۲۲۰V |
| CA206320A | ۶۳ | ۲ | بوبین ۲۲۰V |

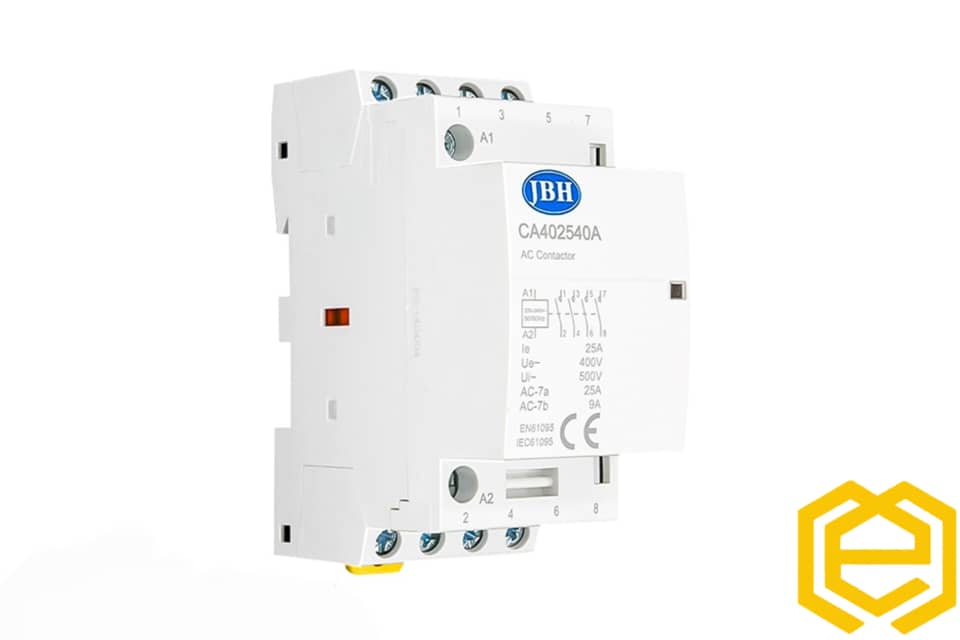

| CA402540A | ۲۵ | ۴ | بوبین ۲۲۰V |
| CA404040A | ۴۰ | ۴ | بوبین ۲۲۰V |
| CA406340A | ۶۳ | ۴ | بوبین ۲۲۰V |
| CA406322A | ۶۳ | ۴ | بوبین ۲۲۰V، ۲ باز ۲ بسته |
راهنمای انتخاب
- ۲ پل: بارهای تک‌فاز | ۴ پل: بارهای سه‌فاز همراه با نول
- آمپر را بر اساس جریان بار و با کمی حاشیه اطمینان انتخاب کنید.
- برای کنترل دستی هم، نسخه دستی/اتوماتیک را انتخاب کنید.
- برای مصرف‌کننده‌های موتوری، جریان نامی را با توجه به رده AC-7 و راهنمای سازنده انتخاب کنید.
نصب توسط برقکار مجاز و مطابق دفترچه راهنما انجام شود.
توضیحات تکمیلی
| مدل | 25A – 2 پل – 2 باز, 25A – 2 پل – 1 باز 1 بسته, 25A – 2 پل – دستی/اتوماتیک, 25A – 2 پل – بوبین 24V DC, 25A – 4 پل, 40A – 2 پل, 40A – 4 پل, 63A – 2 پل, 63A – 4 پل, 63A – 4 پل – 2 باز 2 بسته |
|---|
برند
برند
JBH
